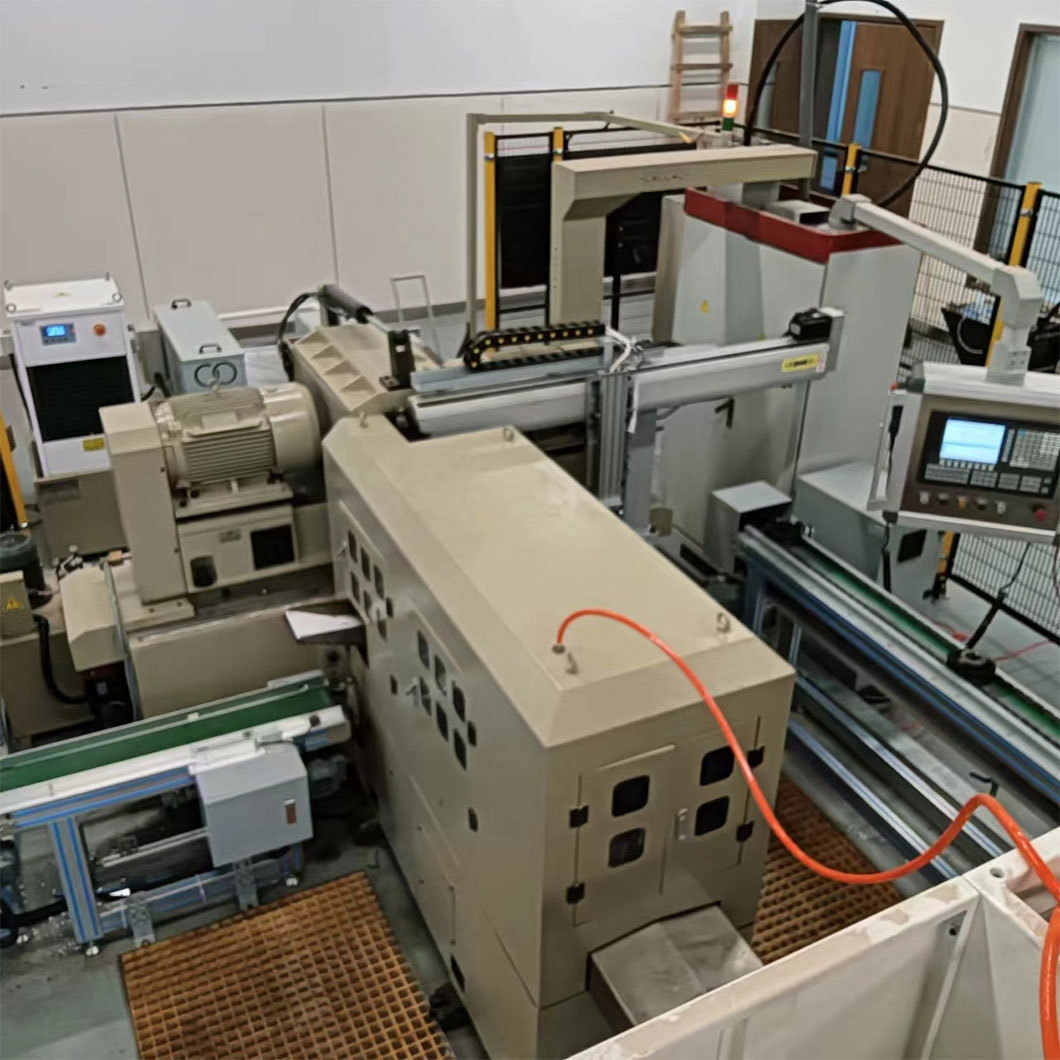

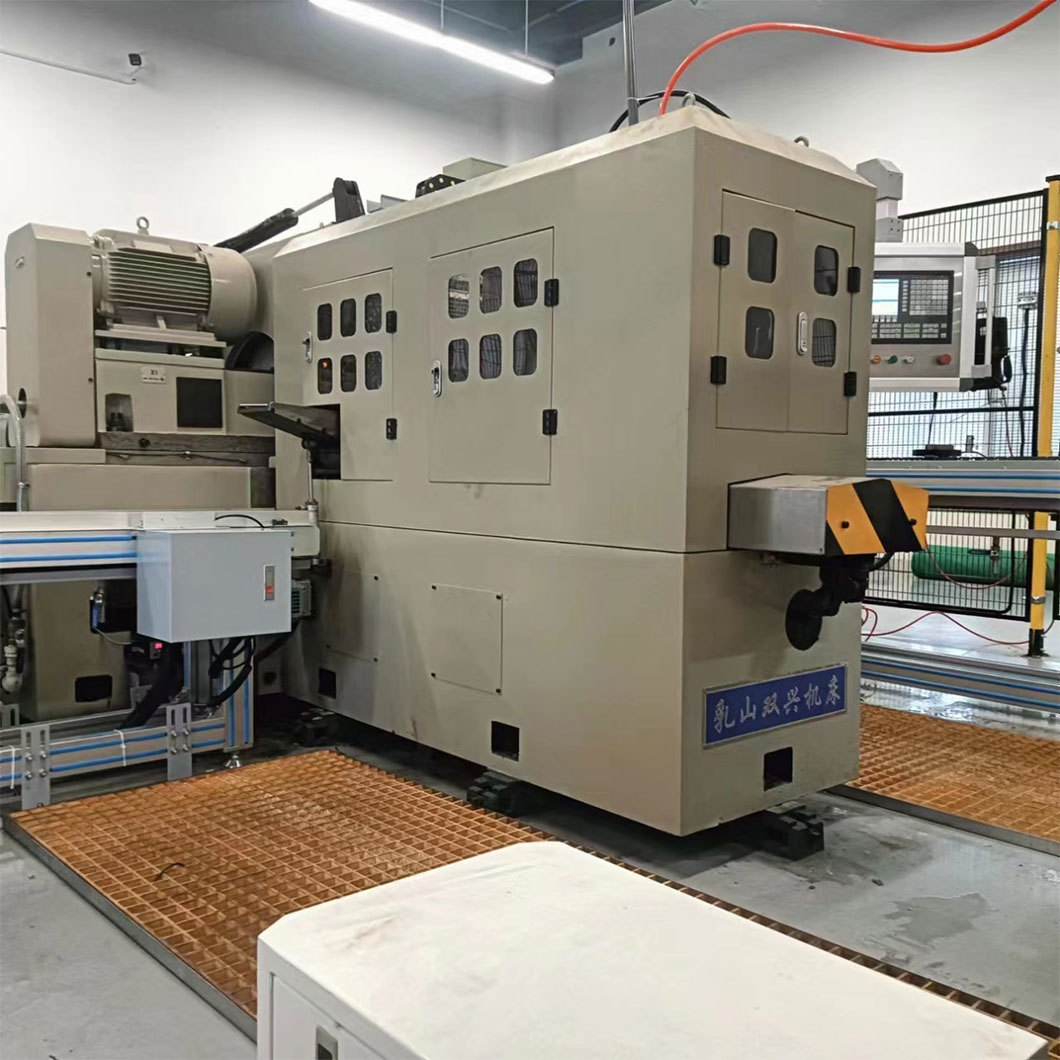

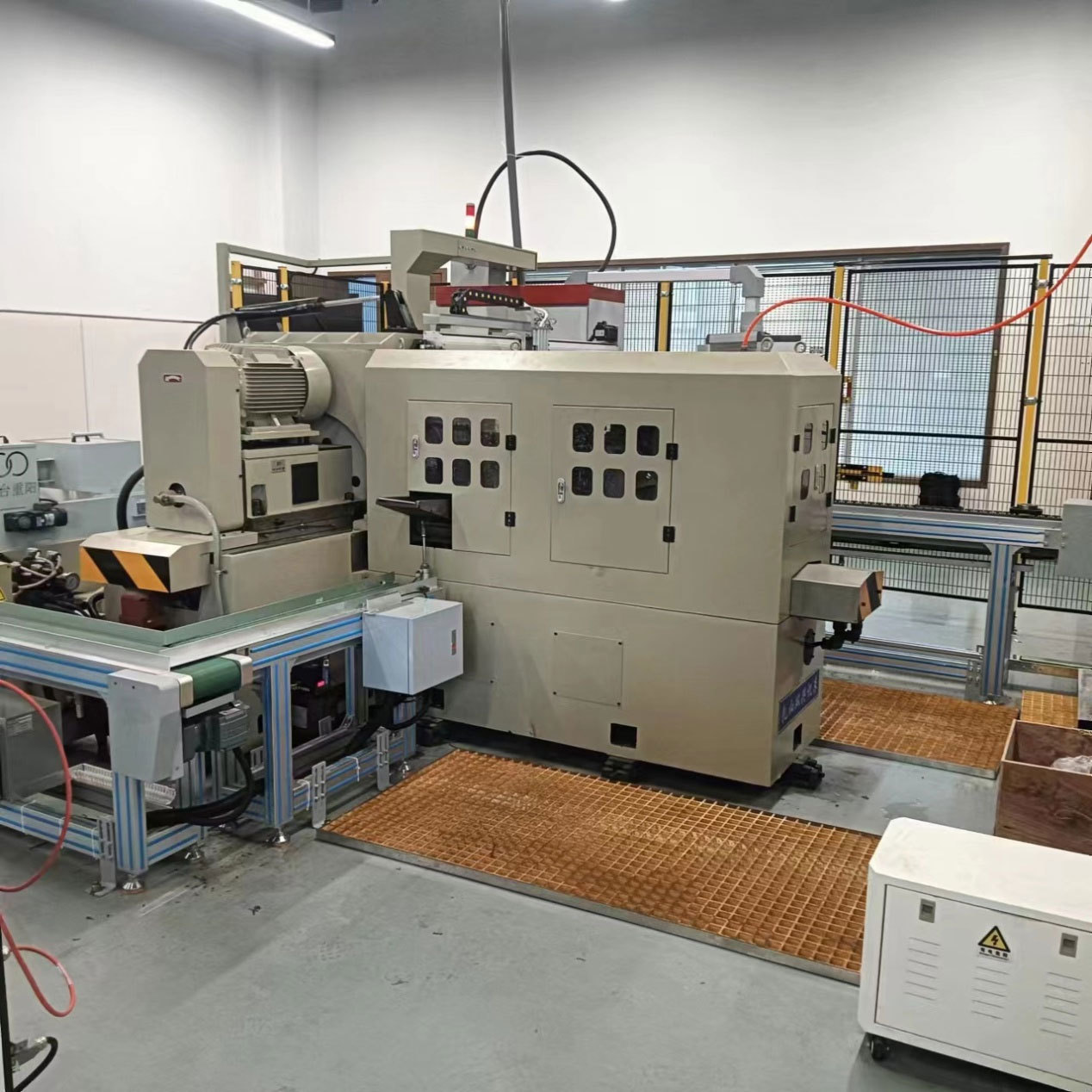

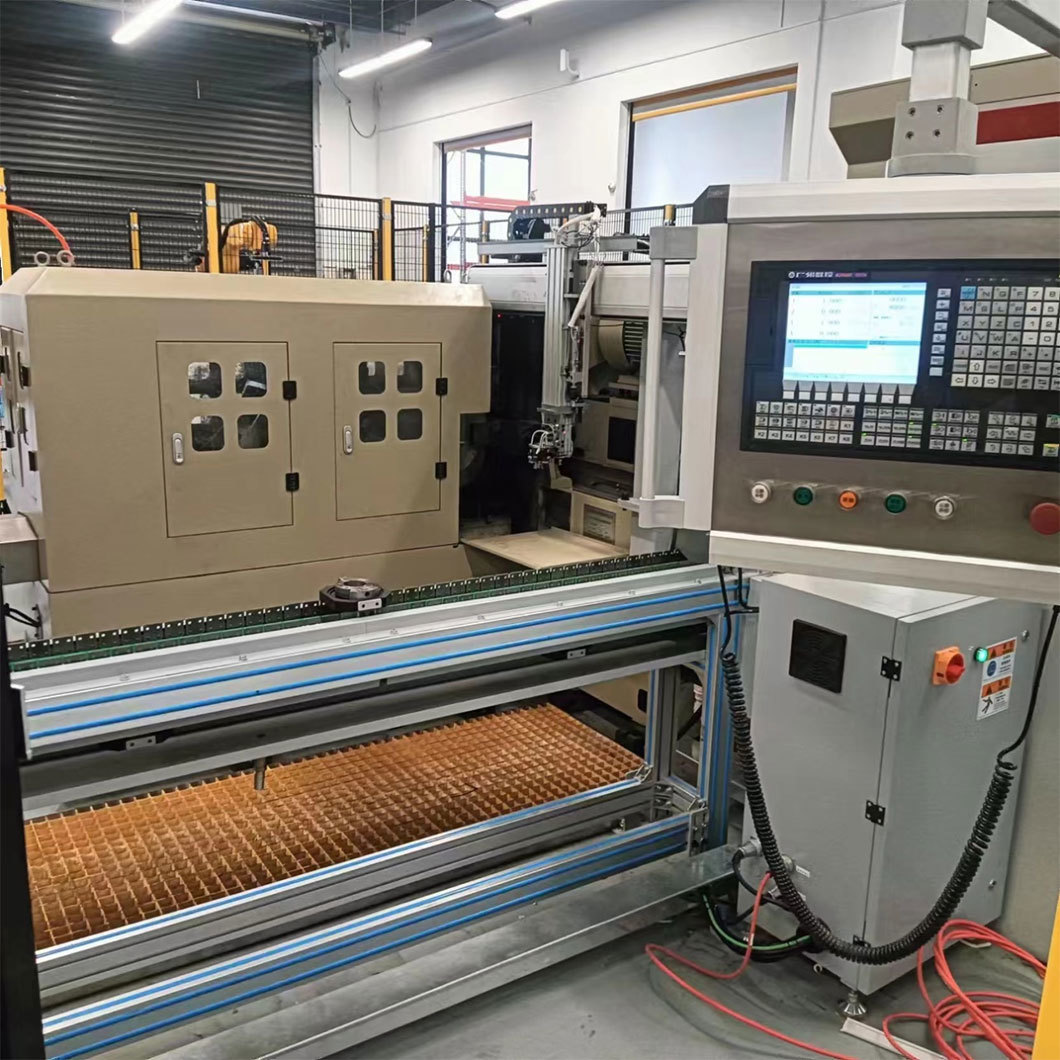

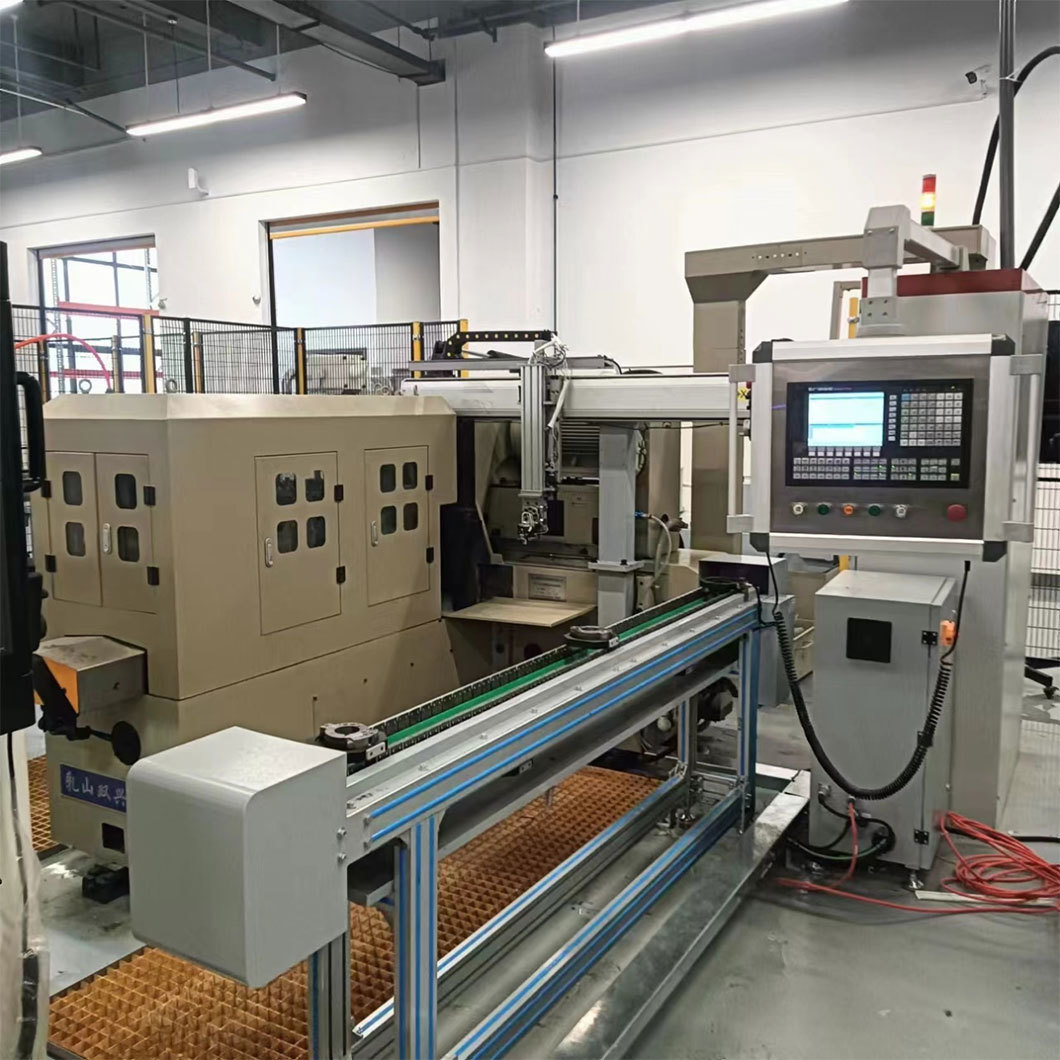

В ответ на высокие требования к точности цилиндров компрессоров кондиционеров и низкую производительность, наша компания по запросу китайской компании Gree Electric Appliances разработала специальную двойную плоскую шлифовальную машину SX100-5W для цилиндров компрессоров. Эта числовая шлифовальная машина для цилиндров объединяет преимущества вертикальных и горизонтальных двойных плоских шлифовальных машин и была спроектирована и изготовлена с учетом особых условий обработки цилиндров компрессоров. Она может удовлетворить требования технологического процесса обработки цилиндров, обеспечивая однократную установку и однократное шлифование до требуемых размеров, а также соответствуя требованиям к вертикальности, плоскостности, разности толщин и другим технологическим требованиям производства цилиндров компрессоров.

Станок использует принцип поперечного шлифования, его выдающимися характеристиками являются высокая жесткость, стабильные характеристики, высокая точность, а также низкая мощность и энергопотребление, простота в эксплуатации. Двойная плоская шлифовальная машина, произведенная в Китае, обладает независимыми правами на интеллектуальную собственность.

1. Основная структура станка:

Станок в основном состоит из основной рамы, передней рамы; левых и правых шлифовальных головок; левых и правых подвижных платформ; левых и правых механизмов компенсации подачи; механизмов правки абразивных кругов; механизмов поперечной подачи; специализированных зажимов; трехосевой числовой системы управления; автоматической системы смазки; гидравлической и пневматической систем и т.д. Все системы работают совместно: механическая, CNC система, PLC, электрическое управление, сигнализация и диагностика неисправностей.

Левые и правые абразивные круги приводятся в движение сервомоторами для подачи и компенсации, реализуемой через редуктор с низким зазором; поперечная подача осуществляется за счет сервомотора; правка абразивных кругов осуществляется гидравлическим приводом; движение шлифовальной головки поддерживается линейными направляющими с игольчатыми подшипниками.

Основные характеристики станка:

1. Независимо от остаточной толщины торца цилиндра, можно загрузить заготовку один раз и выполнить шлифование обеих сторон за один проход.

2. Корпус станка имеет теплоизоляционную конструкцию, что обеспечивает длительную непрерывную работу станка без потери точности.

3. Подача абразивного круга осуществляется с помощью высокоточных шариковых винтов, направляющие выполнены в виде V-образных направляющих с игольчатыми подшипниками.

4. Движение шлифовальной головки осуществляется целиком, что обеспечивает высокую жесткость и стабильные характеристики. В отличие от шлифования с использованием подвижного шпинделя, это максимально увеличивает жесткость, шпиндель подвергается постоянной нагрузке, что обеспечивает высокую точность.

5. Правка осуществляется с помощью цельной конструкции, один правочный рычаг правит два абразивных круга одновременно, что обеспечивает хорошую стабильность и высокую точность правки, а также автоматическую правку и автоматическую компенсацию.

6. Система имеет функции записи и запроса исторических данных. Можно запросить количество обработанных деталей за смену и общее количество обработанных деталей, а также статистику накопленных записей работы станка.

7. Частота правки абразивного круга может быть предварительно задана, и когда количество обработанных деталей достигает установленного значения, круг автоматически отодвигается для правки, обеспечивая автоматическую правку и автоматическую компенсацию; после завершения правки он автоматически возвращается в положение шлифования. Также возможна ручная правка.

8. Когда абразивный круг изнашивается до предельного размера, механизм загрузки автоматически останавливает подачу и подает звуковой и световой сигнал.

9. Защитный кожух абразивного круга может автоматически подниматься и опускаться, с установкой взаимной блокировки между подъемом защитного кожуха и вращением шлифовальной головки, а также между правкой и шлифованием, что обеспечивает высокий уровень безопасности.

10. Основные компоненты шпинделя изготовлены из материала 40Cr, прошедшего закалку, отжиг, нормализацию, термообработку, закалку и качественную обработку. Компактная компоновка станка, научно обоснованный дизайн, достаточная жесткость и длительный срок службы.

11. Оснащен независимой системой циркуляции охлаждающей жидкости с функцией контроля температуры охлаждающей жидкости. Система охлаждающей жидкости оснащена двухступенчатой фильтрацией: первая ступень - магнитный барабанный сепаратор, вторая ступень - бумажный ленточный фильтр, с точностью фильтрации менее 20 мкм и сигнализацией уровня жидкости.
